得意 758F系列 集成網路控制系統 DEI-758F HVAC System

請詢價

  • DEI-758F系列一對多溫度控制系統
  • 控制群組:控制點:一組系統可控制1~63組送風機。
  • 操作方式:集中控制 & 個別控制
  • 感溫方式:溫度感測點可置於回風口。
  • 運算邏輯:1~63組送風機獨立運算邏輯。
  • 通訊介面:RS-485
  • 通訊格式:主控對電源驅動器通訊格式為Modbus-RTU; 驅動器對副控通訊格式為自訂
  • 配線規格:3C UL2464 / 24AWG通訊隔離線。
  • 最遠通訊距離:1200米。
  • 適用環境:
    • 一、開放式空間如:中、小型 HOTEL、大型賣場、高級餐廳、科技廠房、辦公大樓。
    • 二、溫度管制空間如:醫院病房、學校教室。

描述

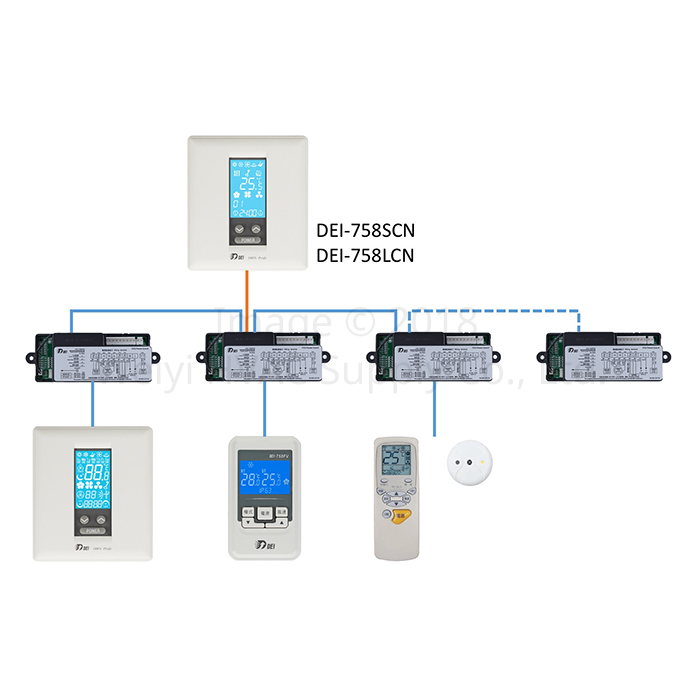

DEI-758F 集成網路控制系統 架構圖

  • 功能:(758FBPN 一對多控制盒)
  • 輸入電壓:AC100V~AC240V 50/60Hz
  • 輸出接點:主機連鎖接點:1A/250VAC
  • 閥體接點:1A/250VAC
  • 送風馬達接點:3A/250VAC×3(強、中、弱速)
  • 暖氣接點:電熱:2A / 250VAC or 鍋爐:1A / 250VAC
  • 感溫精度:0.5℃



DEI-758F 控制配線圖

DEI-758F系列 集成網路控制系統 DEI-758F HVAC System

 型號描述工作電壓
DEI-758 SCN 主控面板DEI-758 SCN主控面板-具時間排程設定功能DC 12V
DEI-758 LCN 主控面板DEI-758 LCN主控面板DC 12V
DEI-758 FLC 副控面板DEI-758 FLC副控面板DC 12V
DEI-758 FV 副控面板(小型)DEI-758 FV副控面板(小型)DC 12V
DEI-758 FRDEI-758 FR無線遙控模組2*AAA Battery
DEI-758 FBPN控制盒DEI-758 FBPN控制盒/電源盒AC 110~220V

額外資訊

功能

聯網型(一對多), 比例式運算
