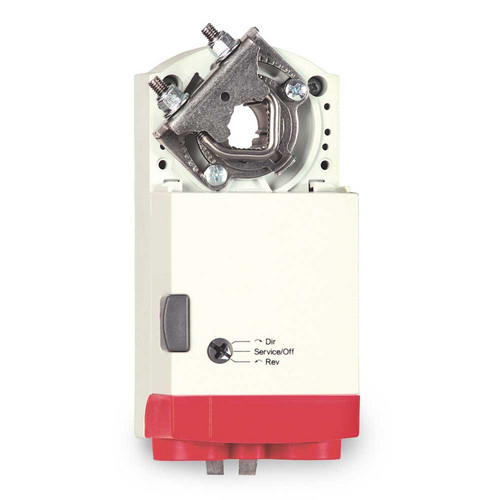

漢威 非彈簧復歸 風門驅動器 Honeywell HVAC Non-Spring Return Damper Actuators

請來信詢價

  • CN系列非彈簧復歸風門驅動器
  • 具有5Nm、10Nm、20Nm和34Nm四種扭力類別
  • 控制訊號: on/off or 0(2)~10V
  • 採用直流電機技術,具有過載保護功能
  • 95°的旋轉角度確保執行器能夠緊密地關閉風門
  • 通過CE和UL認證(230V型號只有CE認證)

描述

  • CN系列非彈簧復歸風門驅動器
  • 主要用於各種風閥、變風量單元、通風隔柵和百葉窗的控制。
  • 具有5Nm、10Nm、20Nm和34Nm四種扭力類別
  • 部分型號具有自對中適配器,使驅動器能夠適用不同軸徑大小的風門
  • 可以在整個行程範圍內以5°為增量調整機械行程限位
  • 機械位置指示功能(20Nm和34Nm的型號)
  • 具有手動離合按鈕,便於用戶在斷電或沒有控制信號輸入時對驅動器手動調整
  • 具有可供用戶選擇的可現場安裝的外置輔助開關
  • 具有選擇旋轉方式和停止/關閉狀態的旋鈕,可調節多種運行模式
  • 採用直流電機技術,具有過載保護功能
  • 95°的旋轉角度確保執行器能夠緊密地關閉風門
  • 可拆卸接線蓋的設計及Honeywell統一的接線標準使安裝、接線更快捷
  • 直接耦合的設計,使執行器安裝省時省力,運行更加穩定
  • 通過CE和UL認證(230V型號只有CE認證)
  • Specs
    電氣參數
    電氣連接:接線端子的允許電纜規格為0.344~2.0mm2(22~14AWG)
    電源電壓:AC230V-15%/+20%,50/60Hz
    AC/DC24V–15%/+20%,50/60Hz
    功能參數
    額定扭矩:5Nm (44lb-in)/ 10Nm (88lb-in)/20Nm(177lb-in)/34Nm(300lb-in)旋轉角度:最大95°±3°,旋轉行程機械可調
    旋轉方向:可通過旋鈕選擇
    運行時間:65~110秒(AC60/50Hz)
    90~110秒(DC或AC60HZ/AC50Hz)
    手動調節:按下手動離合按鈕後,可手動調整風門位置
    全行程壽命:60000次
    重新定位:1500000次
    工作條件
    運行溫度:-20~+60℃(-5~+140℉)
    存放溫度:-30~+80℃(-22~+176℉)
    相對濕度:5~95%相對濕度,無結露
    防護等級:IP54
    認證:CE/UL
    安裝風門軸尺寸
    圓軸(直徑):10~16mm (3/8~5/8 in.) 5~10Nm
    12~26mm (3/8~1-1/16 in.) 20~34Nm
    方軸(對角線長):6~12mm (1/4~1/2 in.) 5~10Nm
    12~18mm (1/2~3/4 in.) 20~34Nm
    軸長度:最小42 mm (1~5/8 in.) 5~10Nm
    最小50 mm (2 in .) 20~34Nm
